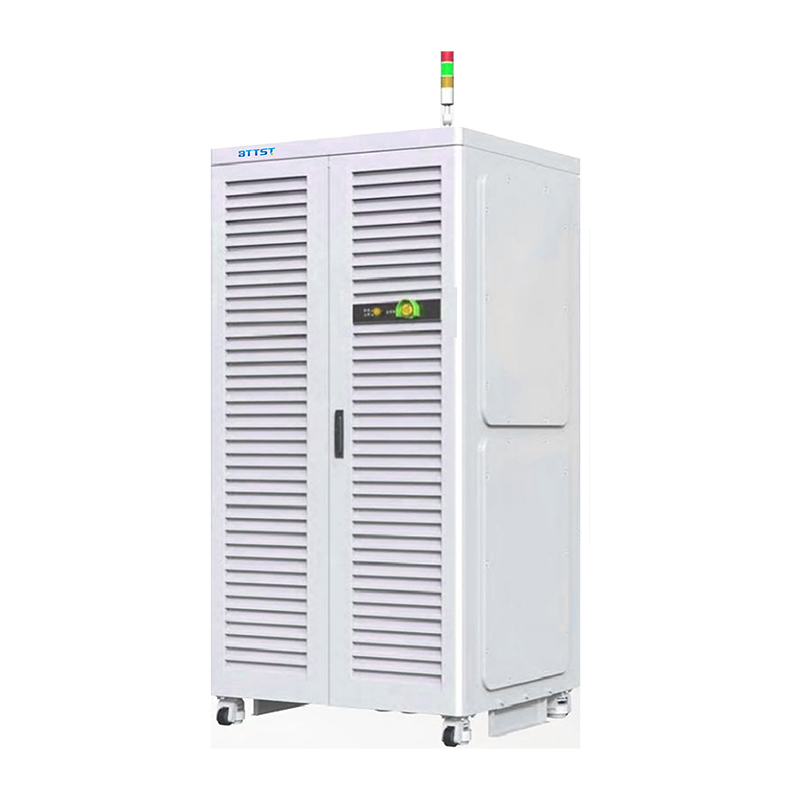

Lade- und Entladesystem für Batteriemodule
Die Hauptfunktion des Lade- und Entladesystems für Batteriemodule besteht darin, die Gesamtleistung und Sicherheit der Batterie zu verbessern. Durch die präzise Steuerung von Ladestrom und -spannung stellt das System sicher, dass jede Zelle während des Ladevorgangs voll geladen wird, ohne die Nennspannung zu überschreiten. Dadurch wird eine Überladung bestimmter Zellen vermieden und die Ladeeffizienz und -sicherheit verbessert.
- Information
Spannungsbereich | 5~60 V/150 V/300 V |
Aktuelle Auswahl | 50A/100A/200A/300A/600A/1000A |
Leistungsauswahl | 48 kW bis 480 kW |
Anzahl der Kanäle pro Einheit | 2~16 Kanäle |
Mindeststromstärke | 50A |
Spannungs-/Stromgenauigkeit | ±0,02 %FS (Temperatur 25 ± 5 °C) |
RLösungsvermögen | 0,1 mV; 0,1 mA |
Lade-Entlade-Modus | CC-, CV-, CP-, CC-CV-, CR-, DCIR-Impulse, Betriebsbedingungen usw. |
Aktuelle Reaktionszeit | ≤3ms (Umschaltzeit ≤ 5ms) |
INArbeitszustand | Unterstützt 20 ms Arbeitsbedingungen; ≥ 10 Millionen Textzeilen; Excel-Import |
Parallelschaltung von Kanälen | Maximale Unterstützung für Parallelschaltungen bis zu 2400 A |
UNDEffizienz | Ladeeffizienz: 92 %; Rückkopplungseffizienz: 90 % |
Minimales Aufzeichnungsintervall | 10 ms |
Die Hauptfunktion des Lade- und Entladesystems für Batteriemodule besteht darin, die Gesamtleistung und Sicherheit der Batterie zu verbessern. Durch die präzise Steuerung von Ladestrom und -spannung stellt das System sicher, dass jede Batteriezelle während des Ladevorgangs voll geladen wird, ohne die Nennspannung zu überschreiten. Dadurch wird eine Überladung einzelner Zellen vermieden und die Ladeeffizienz und -sicherheit verbessert. Darüber hinaus steuert das System den Entladevorgang des Moduls, um sicherzustellen, dass die Spannung jeder einzelnen Einheit während des Entladevorgangs konstant bleibt. So wird eine Überentladung einzelner Einheiten und damit verbundene Schäden oder Sicherheitsrisiken vermieden.
Spezifische Funktionen und Anwendungsszenarien
Ladefunktion: Der Lade- und Entladeausgleichsmodul überwacht und passt den Ladestatus jedes Monomers in Echtzeit über die integrierte Ausgleichsschaltung an, um sicherzustellen, dass jedes Monomer vollständig geladen wird, ohne die Nennspannung zu überschreiten, wodurch die Ladeeffizienz und -sicherheit verbessert wird.
Entladefunktion: Das System steuert den Entladevorgang des Moduls und stellt sicher, dass die Spannung jedes Monomers während des Entladevorgangs konstant bleibt. So werden Schäden oder Sicherheitsunfälle durch Überentladung bestimmter Monomere vermieden. Gleichzeitig ermöglicht das Gerät je nach Bedarf des Benutzers eine schnelle oder präzise Entladung des Moduls.
Anwendungsbereiche: Die Modul-Lade-/Entladeausgleichsmaschine ist vielseitig einsetzbar, unter anderem in Elektrofahrzeugen, Energiespeichern und Drohnen. Bei Elektrofahrzeugen sorgt sie für den Lade- und Entladeausgleich von Akkupacks und verlängert so deren Lebensdauer und erhöht die Sicherheit. Bei Energiespeichern ermöglicht sie eine effiziente Lade-/Entladesteuerung und verbessert deren Effizienz und Leistung. Bei Drohnen ermöglicht sie längere Flugzeiten und einen stabileren Flugstatus.
Technische Details und Aufbauprinzip des Batteriemodul-Lade-/Entladesystems
Das Lade- und Entladesystem der Batteriemodule sorgt durch präzise Steuerung von Ladestrom und -spannung dafür, dass jedes Modul vollständig geladen wird, ohne die Nennspannung zu überschreiten. Die integrierte Ausgleichsschaltung überwacht und regelt den Ladezustand jedes Moduls in Echtzeit. Gleichzeitig steuert das System den Entladevorgang des Moduls, um sicherzustellen, dass die Spannung jeder einzelnen Einheit während des Entladevorgangs konstant bleibt. Dieses Design verhindert effektiv das Überladen oder Überentladen bestimmter Zellen und verlängert so die Lebensdauer des gesamten Akkupacks und erhöht die Sicherheit.
